Calibrage caméra ADAS à Seclin

Qu'est-ce que le calibrage ADAS ?

Les ADAS, ou systèmes avancés d'aide à la conduite, équipent la plupart des véhicules récents : aide au maintien de voie, freinage d'urgence automatique, régulateur de vitesse adaptatif, lecture des panneaux, commutation automatique des feux de route ou surveillance des angles morts. Ils s'appuient sur une caméra fixée en haut du pare-brise, derrière le rétroviseur intérieur, et sur des radars placés dans la calandre ou le pare-chocs. Pour interpréter correctement la route, chaque capteur doit connaître sa position exacte par rapport à l'axe du véhicule. Le calibrage consiste à enregistrer cette position dans le calculateur.

Un écart minime à l'installation se traduit par une erreur importante à distance : une caméra désalignée d'un seul degré vise un point décalé de près d'un mètre à 50 mètres. Les aides à la conduite deviennent alors imprécises, voire inopérantes, ou se déclenchent à mauvais escient.

Les radars avant, souvent placés derrière le logo de la calandre ou dans le bouclier, servent au régulateur adaptatif et au freinage d'urgence. Les radars arrière, logés dans les angles du pare-chocs, assurent la surveillance des angles morts et l'alerte de trafic transversal. Chaque capteur possède sa propre procédure de calibrage.

Quand faut-il recalibrer la caméra ou le radar ?

Le cas le plus fréquent est le remplacement du pare-brise : la caméra est démontée avec son support, et sa position change forcément avec le nouveau vitrage. Un calibrage est aussi nécessaire après un choc sur l'avant, un démontage du pare-chocs ou de la calandre, le remplacement d'une caméra ou d'un radar, une modification de la hauteur de caisse ou un réglage de la géométrie qui modifie l'axe de poussée. Un message au tableau de bord indiquant qu'une aide à la conduite est indisponible doit également faire l'objet d'un contrôle.

Le choix du pare-brise compte aussi : un vitrage de qualité équivalente à l'origine, avec un support de caméra correctement positionné et une zone optique sans distorsion, conditionne la réussite du calibrage. Un pare-brise de mauvaise référence peut empêcher la caméra de se calibrer.

Calibrage statique ou dynamique

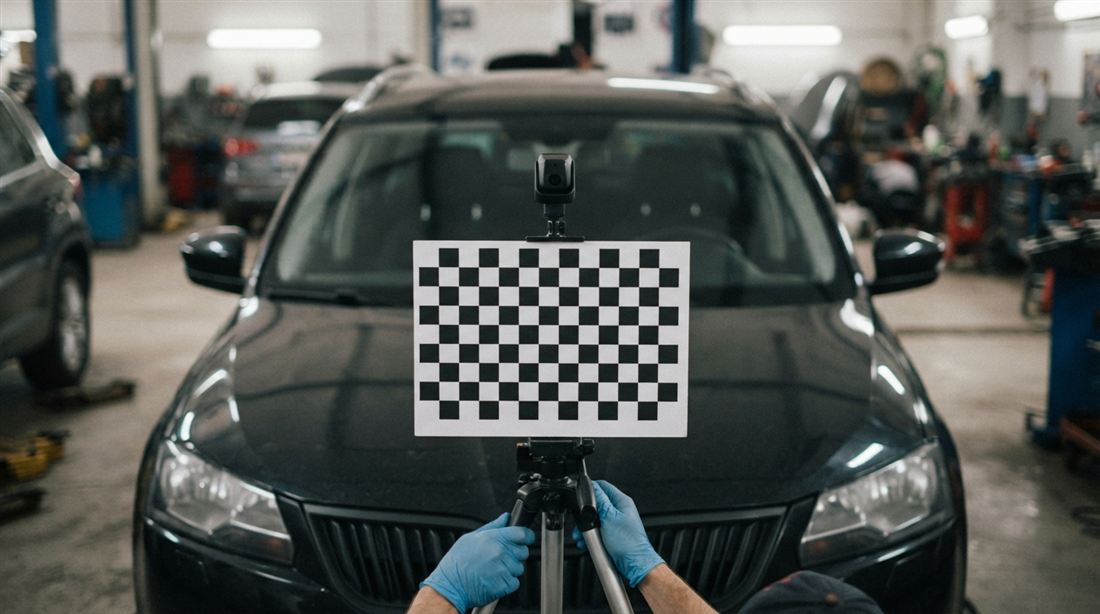

Selon le constructeur, le calibrage s'effectue de deux façons. Le calibrage statique se fait à l'atelier, véhicule à l'arrêt sur un sol plan : une cible ou un panneau de calibrage est positionné devant le véhicule, à une distance et une hauteur précises, aligné sur l'axe de la voiture. L'outil de diagnostic lance ensuite la procédure et le calculateur enregistre la position de la caméra.

Le calibrage dynamique se réalise lors d'un trajet routier, avec un boîtier de diagnostic connecté : la caméra apprend sa position en lisant les marquages au sol, ce qui demande une route bien marquée et une conduite à vitesse stable. Certains modèles combinent les deux méthodes, et c'est toujours la procédure du constructeur qui est appliquée.

Notre méthode à l'atelier

Avant toute intervention, nous lisons les codes défauts des calculateurs avec notre outil de diagnostic électronique. Nous vérifions ensuite les conditions préalables exigées par le constructeur : pression des pneus, chargement du véhicule, hauteur de caisse et état du pare-brise dans la zone de la caméra. Le calibrage est réalisé avec des outils multimarques adaptés à chaque véhicule, puis nous contrôlons le bon fonctionnement des aides à la conduite et effaçons les défauts enregistrés. Comme nous remplaçons aussi les pare-brise, l'ensemble de l'opération est réalisé dans le même atelier.

Une fois la procédure terminée, l'outil de diagnostic confirme que le calibrage a été accepté par le calculateur. En cas d'échec, la cause est recherchée : cible mal positionnée, éclairage inadapté, pare-brise non conforme ou défaut de géométrie à corriger avant de recommencer.

Une question de sécurité

Une aide à la conduite mal calibrée ne signale pas toujours son défaut. Le freinage d'urgence peut réagir trop tard ou sans raison, et l'aide au maintien de voie corriger la trajectoire au mauvais moment. C'est pourquoi les constructeurs imposent un recalibrage après chaque intervention qui touche la caméra, les radars ou le train roulant. Faire réaliser le calibrage après un remplacement de pare-brise est indispensable pour rouler en toute sécurité. Plusieurs de ces aides, comme le freinage d'urgence automatique et l'aide au maintien de voie, sont d'ailleurs obligatoires sur les véhicules neufs immatriculés dans l'Union européenne depuis juillet 2024 : le calibrage concerne donc un nombre croissant de voitures.
